DAÑOS DE TELEVISORES







TV


BUSQUEDA POR MARCA Y MODELO


TV LG 21FS4RK

TV LG

TV LG RP-20-CB20

TV LG RP-20 CB60

TV SAMSUNG I

TV SAMSUNG II

TV SAMSUNG III

TV SAMSUNG IV

TV SAMSUNG V

TV SAMSUNG VI

TV SAMSUNG VII

TV SAMSUNG CT 501F

TV SAMSUNG CL21M50

TV SAMSUNG CL21M40

TV SAMSUNG TANTUS

TV PANASONIC I

TV PANASONIC II

TV PANASONIC CT-2175

TV TOPDOME

TV APEX





TV LG 21FS4RK

:

MODELO:

21FS4RK

FALLA:

No prende horizontal bueno, pistas en corto

SOLUCION:

Revisar el condensador ceramico C417 y cambiarlo





TV LG

:

MODELO:

EN GENRAL

FALLA:

Lluvia en todos los canales

SOLUCION:

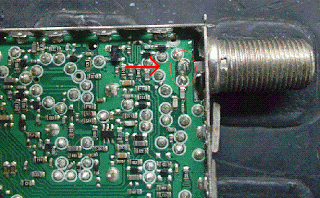

Destapar el sintonizador y soldar el punto que tiene la señal, es muy comun encontrarlo despegado
Este daño tambien se puede presentar en tv de otras marcas





TV LG RP-20-CB20

:

MODELO:

RP20CB20

FALLA:

Problema de vertical lineas horizontales en la parte superior de la pantalla

SOLUCION:

Reset entre pin 1 y pin 5 del integrtado durante 1-2 segundos



TV LG RP-20 CB60

:

MODELO:

RP-20 CB60

FALLA:

Se apaga despues de unos minutos en tv y en video funciona normal

SOLUCION:

Cambiar la resistencia fusible FR402 de 1.2
el valor debe ser igual.



TV SAMSUNG I

:

MODELO:

CL21KSMQ

FALLA:

Se le va el audio, el amplificador de audio esta bueno

SOLUCION:

Revisar el cristal a lado del multiplexor y soldarlo bien




TV SAMSUNG II

:

MODELO:

VIEJO

FALLA:

No prende el led de encendido con los dos colores activos verde y rojo

SOLUCION:

Realizar corto entre pin 33 y pin 34 del integrado micro



TV SAMSUNG III

:

MODELO:

CT2088

FALLA:

Turbo no funciona

SOLUCION:

Entrar al modo de servicio option byte 0-00 byte 1-04



TV SAMSUNG IV

:

MODELO:

En general

FALLA:

cerrado por vertical

Vertical, memoria, croma, filtros buenos

SOLUCION:

condesador C308 en corto



TV SAMSUNG V

:

MODELO:

GENERAL

FALLA:

Prende pero no da imagen pero si hay audio

SOLUCION:

Resistencia de ABL 80K aprox cambiarla



TV SAMSUNG VI

:

MODELO:

GENERAL

FALLA:

Lineas de retorno

SOLUCION:

Cambio de bobina L307



TV SAMSUNG VII

:

MODELO:

GENERAL

FALLA:

En la pantalla aparece el menu intermitentemente

SOLUCION:

Cambiar diodo zener de 9.1v (D205)



TV SAMSUNG CT 501F

:

MODELO:

CT-501F

FALLA:

No sintoniza bien, al cambiarlo de canal la señal esta bien pero luego aparece lluvia

SOLUCION:

Entrar al modo de servicio por ajuste y mover el AGC entre 40-45 y el VCO entre 35-40



TV SAMSUNG CL21M50

:

MODELO:

CL21M50

FALLA:

Se apaga

SOLUCION:

Cambio de diodos de +16v y -16v que llegan al fly back



TV SAMSUNG CL21M40

:

MODELO:

CL21M40

FALLA:

No prende

SOLUCION:

Cambio de diodos de 27v y/o regulador







TV SAMSUNG TANTUS

:

MODELO:

TANTUS

FALLA:

cerrado por horizontal 5cmts en la mitad de la pantalla, cambio de yugo, cambio de transistor y diodo

SOLUCION:

la solucion es el cambio de la bobina de paso con nucleo de ferrita, que esta en el circuito de horizontal




TV PANASONIC I

:

MODELO:

En general

FALLA:

Fly back hecha humo por screem

SOLUCION:

cambiar resistencia de ABL de sobre poner es de 10k y cambiar el soket.



TV PANASONIC II

:

MODELO:

CT-G2175

FALLA:

No prende, esta el voltaje de stand by, el voltaje de horizontal,
en el primario del shopper no hay voltaje debe de haber 2 voltios con el tv apagado

SOLUCION:

Devolverse hasta encontrar una bobina de paso la cual se abre al estar caliente y el tv se apaga
cambiar la bobina.



TV PANASONIC

:

MODELO:

CT-2175

FALLA:

Se apaga o no prende

SOLUCION:

por lo general el daño de este tv es el regulador de 8 pines 44608P40 (IC 801)

tambien revisar:Q831,Q832,C1815, Q211(C144)



TV TOPDOME

:

MODELO:

TOPDOME

FALLA:

cuando se apaga da standby y la pantalla sigue prendida

SOLUCION:

transistor Q804 en corto se puede reemplazar por el 2N5401



TV APEX

:

MODELO:

APEX

FALLA:

Bloqueado aparece una llave roja

SOLUCION:

Cambiar la memoria 24C08 por 24WC08 de panasonic



12 comentarios:

  1. Buenas tardes tengo un TV Panasonic CT-2175 que cambia los canales automaticamente y no responde con el control y al venir y presionar el boton de volumen o cualquier otro boton se detiene este inconveniente pero al dejar de presionarlo sigue dando el mismo cambio de canales automaticamente, se los agradeceria mucho si me pudieran ayudar, mi correo es rgalvan.gt@gmail.com

    ResponderEliminar
  2. buendia igual q el compañero tengo el mismo problema que cambia los canales por favor ayuda
    mi correo es ismalej90@gmail.com

    ResponderEliminar
  3. POR FAVOR AYUDEME TENGO EL TELEVISOR SIN IMAGEN SOLO QUEDA PRENDIDO EL PILOTO REGISTRA AUDIO PERO IMAGEN NO EL MODELO ES SAMSUN CT20V10MN POR FAVOR DEMEN SUGERENCIAS GRACIAS POR LA AYUDA

    ResponderEliminar
  4. buenas noches estoy reparando un tv de marca qap fue que hubo un bajon de la luz y el tv se apago por completo y no prende lo destape y encontre el fusible volado o quemado que daño tendra porque vuela el fusible colaborenme alli demen una orientacion mi correo es fjsanor@gmail.com gracias

    ResponderEliminar
  5. gracias por compartir esta informacion esta muy importante

    ResponderEliminar
  6. hola amigos tengo un tv panasonic tc-21gx30lc resulta que me quema resistencia R850 DE 56OHNIOS la cambio y la vuelve a quemar el tv presenta dos franjas cerradas a los costados de 1 pulgada lado derecho y izquierdo ya revise voltages pero no encuentro nada malo solo la resistencia se poner a hervir hasta que se daña i lo siguiente el tv funciona igual sin la resistencia presentando el mismo daño de las franjas de los lados cualquier ayuda se agradece

    ResponderEliminar
  7. ALGUIEN ME PUEDE ORIENTAR MI TV SMART 47LK550 PRESENTA PANTALLA SOLO COMO SOMBRA DE LINEAS VERTICALES QUE FUNCIÓN ES O ES FALLA Y COMO SE PUEDE ARREGLAR? carlosalejandro317@gmail.com

    ResponderEliminar
  8. Estimados tengo un tv lg rp21fb32 cuando lo enciendo fuga de tension por la parte del chupon de flyback, porfovor alguien me puede ayudar.
    Gracia

    ResponderEliminar
  9. hola alguien me podrian horientar veran me acaban de traer una tv LG modelo 29FU6RS-L5 la falla de este televisor es que la imagen se ve muy pixeliada ya le e dado limpieza y vi que al momento de meniar los potenciometros o como se llamen los que traen en flayback se compuso la imagen la e dejado trabajar la tv pero no se a que sea el problema si sea otra cosa si me pueden ayudar a otra cosa que vi es al encenderla le salen 3 rayas en la parte de arriba del monitor una verde roja y azul eso tambien es mi problema saludos a todos

    ResponderEliminar
  10. Lo q pasa q se me callo mi televisio es y se bi humo y uun chillidito y luego la levante y la conecte atraves y nadas prendia el foquito rojo q sera lo q tiene serael fusible o q

    ResponderEliminar
  11. hola bueenas nochees tengo un prroblema con un tv sansung pantallla pllana plana prende me da imagen y sonido pero no me funciona los pulsadores de cambiarrrr vollumeen ni eeel de canales no hace cambios desde el contrrol remoto solo me da power desde el pulsador de la tarjeta le cambie la eprom me siguio igual los voltajes en el sintonizador estan normales no se que mas hacerle sospeche del wanchip pero me esta dando imagen y el de encendido funciona agradeceria q me ayuden gracias

    ResponderEliminar
  12. solucion cambiar el micro para el que le toque esta falla

    ResponderEliminar
